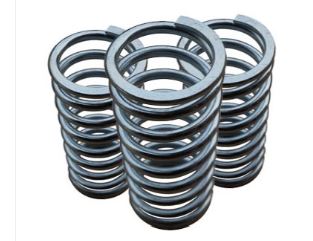

Lò xo nén

Lò xo nén

Lò xo nén là loại lò xo nhận tải trọng nén, thường được dùng cho máy ảnh kỹ thuật số, bản lề di động và switch…Lò xo loại này phát sinh ra lực nén từ các vòng nén dựa vào rất nhiều yếu tố G (hệ số đàn hồi theo phương ngang).

Lò xo nén công nghiệp được sử dụng cho một thiết bị truyền động động phải có bước lò xo lớn và độ đàn hồi tốt. Tuy nhiên, bước lò xo lớn đồng nghĩa với việc đường kính sợi nhỏ, rất dể làm cho lò xo bi uốn cong trong quá trình làm việc và kết quả gây ra sự tiếp xúc giữa trục dẫn và lò xo. Lò xo khó có thê giử được đặc tính làm ảnh hưởng đến hệ thống truyền động.

Vật liệu gia công sản xuất lò xo nén

• I (Inox) : inox 18/8 theo tiêu chuẩn Z10 CN 18.09
• Thép lò xo 60C
• Mạ kẽm.

Đặc tính gia công sản xuất lò xo nén.

Đầu mút  : tất cả các lò xo nén đều có vòng xoắn nối tiếp ở hai đầu mút.

Độ cứng : Dung sai cho độ cứng của lò xo khoảng +/- 15%

Thông số kỹ thuật lò xo nén

– Lo (Chiều dài tự nhiên) : chiều dài tự nhiên là khi lò xo ở trạng thái không bị nén, sau lần nén đầu tiên (nếu cần thiết). Dung sai khoảng +/- 2% (chỉ định)

– De (Đường kính ngoài) : đường kính ngoài của một lò xo bằng đường kính trong cộng với hai lần đường kính dây. Dung sai khoảng +/- 2%

– Di (Đường kính trong) : đường kính trong của một lò xo được tính bằng cách lấy đường kính ngoài của nó trừ đi hai lần đường kính dây. Dung sai khoảng +/-2% (chỉ định)

– d (đường kính dây) : đường kính của dây kim loại được dùng để làm lò xo

– S (trục) đường kính tối đa của trục có thể đưa vào trong lò xo. Dung sai là +/- 2% (chỉ định)

– H (khoảng không nén) : đây là đường kính tối thiểu của khoảng không gian trong đó lò xo có thể hoạt động được. Dung sai đối với tham số này là +/- 2 % (chỉ định).

– P (bước lò xo) : khoảng cách trung bình giữa hai vòng xoắn hoạt động liên tiếp của một lò xo.

– Lc (chiều dài khi lò xo bị nén tối đa) : chiều dài tối đa của lò xo sau khi bị nén hoàn toàn. Dung sai của tham số này là +/- 15 % (chỉ định).

– k (khe hở lò xo) : là khoảng khe hở giữa hai vòng quấn lò xo, kích thước khe hở to hay nhỏ tùy thuộc vào bước dây. Dung sai là +/- 5 % (chỉ định).

– Số vòng xoắn lò xo: tổng số vòng xoắn (lò xo trong hình trên có 6 vòng xoắn). Để tính số vòng xoắn hoạt động, ta lấy tổng số vòng xoắn trừ đi hai vòng xoắn ở hai đầu mút của lò xo

– R (Độ cứng) : thông số này quyết định khả năng chịu nén của lò xo. Đơn vị tính : 1 DaN/mm = 10 N/mm. Dung sai khoảng +/- 15% (chỉ định)

Lò xo nén được sản xuất tại nhà máy Công ty TNHH Hồng Hà Vina

Chúng tôi tự hào là đơn vị gia công lò xo với chất lượng và giá cả tốt nhất thị trường Việt Nam
